Извлечение или демонтаж шпунтовой стенки

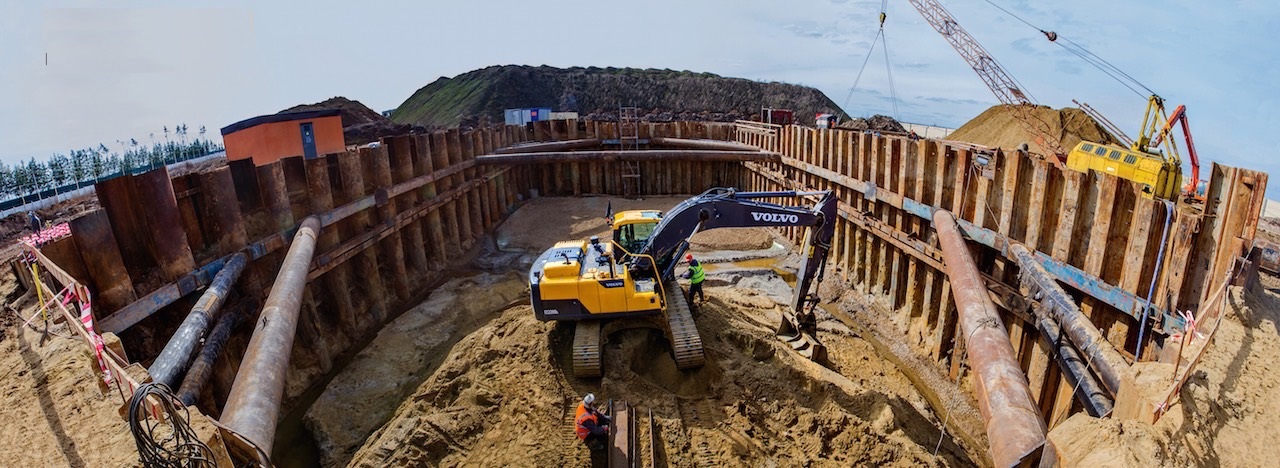

Обычно шпунтовая стенка, ограждающая котлован, выкопанный в плывучих, водонасыщенных или слабосвязанных грунтах, после окончания работ нулевого цикла и обратной засыпки котлована грунтом, может быть разобрана и извлечена. После очистки и разбраковки значительную часть шпунтин, использованных в защитной стенке, при определенных условиях, следует использовать повторно, т. е. в новых шпунтовых стенах, строящихся для защиты котлованов.

Для извлечения (выдергивания) шпунтовой сваи корытного или плоского профиля традиционно используются те же механизмы, с помощью которых осуществлялось погружение шпунтовой стенки. Чаще всего для проведения этих работ приглашается организация, осуществлявшая строительство той защитной стенки, которую требуется извлечь из грунта.

Если эту организацию привлечь к подобным работам не получается, то нанимают специализированную компанию, оказывающую подобные услуги. К таким компаниям относится и наша организация.

Подготовительные работы

Подготовительные мероприятия для извлечения шпунтовой стенки должны проводиться в соответствии со СНиП 12-01-2004, в котором изложены положения и рекомендации по организации строительных работ.

Заказчик или его представитель должны предоставить производителю работ документацию, по которой возводилось разбираемое шпунтовое сооружение или схему забивки.

Оценка влияния механических воздействий на соседние здания и подземные сооружения должна проводиться, если применяемое для извлечения оборудование при работе будет создавать большие воздействия, чем оборудование, которое использовалось при строительстве защитной шпунтовой конструкции.

Должны быть проведены следующие работы:

- обратная засыпка грунта в зоне между шпунтовой стенкой и фундаментом;

- вдоль шпунтовой конструкции грунт должен быть недосыпан, по меньшей мере, на 0,4 – 0,5 м;

-площадка для проведения работ должна быть освобождена и выровнена для беспрепятственного перемещения механизмов;

- укомплектованы все необходимые механизмы и оборудование, произведены их монтаж и наладка;

- подготовлены площадки для укладки извлеченных шпунтин, места их последующего складирования и перегрузки на автотранспорт.

Перед началом работ должно быть проведено пробное извлечение одной шпунтины, спаренного или строенного блока шпунтин с измерением прилагавшихся для этого усилий. При этом метод извлечения определяет производитель работ по извлечению.

Минусовая температура наружного воздуха при проведении работ не желательна. При снижении температуры замерзший грунт вокруг извлекаемого шпунта должен быть разморожен или сколот отбойным молотком на всю глубину промерзания.

Выбор оборудования для извлечения шпунтов

На территории Российской Федерации действует СНиП 3.02.01-87, предназначенный для проведения работ по строительству фундаментов и связанных с ними работ. Согласно этому нормативному документу установлено, что извлекать шпунтовые конструкции нужно такими механическими устройствами, которые способны обеспечить развитие усилий для выдергивания, превышающих в 1,5 раза усилия, полученные в ходе пробного извлечения шпунтины на этой строительной площадке или в аналогичных условиях.

Например, для извлечения шпунта по правилам, изложенным в инструкции СН-59-57, усилие для извлечения зависит от глубины погружения шпунта и виде грунта. В суглинистых, супесчаных и песчаных грунтах и времени, прошедшего после окончания работ более одного года, усилия вытягивания будут:

- при глубине погружения 5 м – 1,5 т;

- при глубине 8 м – 3 т;

- при 10 м – не менее 7 т;

- с глубины 12 м – 12т;

- а с 14 м – не менее 20 т.

Если после забивки прошло около 1 месяца, требуемые для извлечения усилия будут в два раза меньшими.

Для глинистых грунтов усилия возрастают на 50%.

Для разборки шпунтовых стенок могут быть использованы те же методы и большая часть оборудования, использовавшегося при погружении шпунта.

Для извлечения шпунтовых конструкций могут быть использованы следующие методы:

 1. Ударный. Используются механические молоты с паровоздушным приводом одиночного или двойного действия, молоты с гидроприводом, дизель-молоты штанговой или трубной разновидностей и другие виды ударных механизмов.

Но их применение может быть невозможным в случаях:

- забивки шпунтовых конструкций в твердый и сухой глинистый грунт;

- присутствия в грунте крупных валунов или при крупнообломочной структуре грунта;

- когда шпунт был установлен давно, т. е. более года или нескольких лет и грунт, сдвинутый при погружении, со временем самоуплотнился и др.

2. Вибрационный. Используется наиболее часто, т. к. приложение к шпунтовой свае колебаний разной амплитуды, частоты и направления приводит слой грунта в псевдоожиженное состояние и, тем самым, резко снижает усилия, необходимые для выдергивания шпунтины.

Обычно используются вибропогружающие машины или навесное виброоборудование, устанавливаемое на стандартную строительную грузоподъемную технику.

3. Вытягивающий статический. Усилие для извлечения образуется реверсом вдавливающего механизма. Оно в статическом виде прикладывается к оголовку шпунтовой сваи и тянет ее вверх.

Технология извлечения шпунтовой сваи

Рассмотрим процесс извлечения с помощью вибрационной установки. Весь процесс можно разделить на следующие этапы:

1. С помощью экскаватора оголовки шпунтов освобождают от грунта по обе стороны на глубину не менее 0,4 – 0,5 м. в случае мерзлого грунта производят его оттаивание на толщину промерзания.

Рабочий-землекоп производит подчистку грунта непосредственно возле извлекаемого шпунта.

2. Грузоподъемный кран с навешенным на него вибратором перемещается к месту извлечения первой шпунтиты. На ее оголовок устанавливается и закрепляется вибропогружатель.

После включения он должен проработать не менее 2 – 3 минут, чтобы «расшатать» шпунтовую сваю.

Потом включается механизм подъема и лебедкой свая извлекается из грунта. Вибратор, после выхода примерно половины сваи можно отключить и продолжить извлечение. Скорость подъема шпунта при их извлечении не должна превышать 3 м/мин в песках и 1 м/мин в глинистых грунтах.

3. Извлеченная шпунтина или блок шпунтин поднимается над грунтом и переносится на место промежуточной укладки.

4. Полости в грунте после извлечения шпунта должны быть засыпаны.

5. После очистки и предварительной оценки состояния извлеченной шпунтовой сваи, гарантированно годные сваи перегружаются на площадку хранения. Остальные будут проверены на соответствие измерениями и более тщательным контролем.

Гребни и полости замков и шпунтин при подъеме их тросом нужно защищать деревянными вкладышами от сминания.

Более подробно с виброспособом извлечения шпунта можно познакомиться в тексте технологической карты 33-02 ТК.
