Что такое шпунт Ларсена?

Это металлические профили, которые изготавливаются из углеродистой стали Ст3сп, Ст3кп и др. или низколегированных марок сталей. Толщина в рабочем сечении, достигающая 10 мм и более, а также достаточно большие размеры элементов соединительных замков (замки тоже по изобретениям Ларсена) предусматривает для изготовления шпунта использование метода горячей прокатки.

Размеры, ГОСТ шпунта Ларсена

Основной нормативный документ для производства – ГОСТ 4781-85, в котором оговорены главные технические требования к горячекатаным стальным профилям, используемым как шпунтовые сваи. Кроме защитных стенок эти изделия могут быть использованы для сооружения ячеистых конструкций большого размера, например, опалубки для сооружения бетонной опоры автомобильного или железнодорожного моста, опоры под мачты линий электропередач и т. п.

Технические характеристики шпунта Ларсена, виды

Более чем за 100 лет конструкция замков (шпунтов) была значительно усовершенствована.

Кроме ранее упомянутого ГОСТа шпунты Ларсена выпускаются разными предприятиями по ТУ (техническим условиям заводов-производителей):

- ТУ 12-2-879-89 – сваи типа Ларсен;

- ТУ 14-102-147-93 – шпунт Ларсена Л2-У, сечение корытного типа;

- ТУ 14-102-8-2010.

Предприятия находятся на территории Российской Федерации, например, Нижнетагильский металлургический и Западно-Сибирский Объединенный металлургический комбинаты, на территории Украины – в г. Днепропетровске выпускает металлургический завод им. Петровского. Эти предприятия поставляют свою продукцию на территории своих стран и стран СНГ.

За пределами СНГ шпунты производят:

- в Бельгии – шпунтовые сваи серий AS, AU, AZ и PU, производимые компанией «ARCELOR» из Люксембурга;

- в Польше – шпунты серии GU, выпуска той же компании «ARCELOR»;

- в Федеративной Республике Германии – шпунтовые профили серий LARSSEN, UNION и HOESCH, производимые корпорацией «Thyssen Krupp»;

- в Чехии – сваи шпунтовые, производимые чешским филиалом «ТК «ЕвразХолдинга», компанией «Evraz Vitkovice Steel».

И совсем необычные шпунты. С марта 2014 г. в Украине компания «Стимекс» из Киева начала серийное производство шпунта Ларсена в виде шпунтовой сваи из ПВХ (поливинилхлорида), а не из традиционной стали. Используется жесткий ПВХ, из которого методом экструзии через высокоточную обогреваемую фильеру, изготавливаемую из сверхъизносостойкой стали, выдавливается профиль с шириной 250 мм и толщиной стенки в 8 мм. Длина профиля 4 или 5 м, возможна по заказу и другая длина. Его наименование и марка – «шпунт ПВХ – LG-250» или LG-250-8.

Для изучения спроса были выпущены и другие размеры профилей:

- шпунт ПВХ – LG-303 (или LG-303-12) – расстояние между осями замков – 303 мм, толщина – 12 мм, глубина «корыта» – 110 мм, возможна маркировка LG-303-12;

- шпунт ПВХ – LG-200 (или LG-200-6) – расстояние между осями замков – 200 мм, толщина – 6 мм, глубина «корыта» – 70 мм.

Если в традиционном шпунте Ларсена оба замка совершенно одинаковы, то в ПВХ-шпунте один замок имеет Т-образное сечение, а другой – комплементарное ему Ω-образное. «Комплементарное» – означает обратное, но с полным совпадением формы, т. е. одно сечение, при введении во второе полностью с ним совпадает. Такие формы сечения позволяют добиться высокой степени водонепроницаемости, а упругость пластмассы эту непроницаемость еще и повысит.

В наше время производятся шпунтовые сваи самых разных сечений: плоские, S- , L- , U- , Z- , Ʊ-образные и т. д. Эти шпунты имеют достаточно разные технические характеристики, которые позволят реализовать любые ваши задачи.

В нашей компании вы можете заказать проектирование свайного фундамента или шпунтового заграждения, забивку шпунта по СНиП 2.02.03-85.

Области применения шпунта Ларсена

При строительстве фундаментов в глубоких котлованах, отрытых на сыпучих, а особенно на обводненных грунтах, для укрепления берегов морей, рек, каналов и т. п., строят защитные стенки из специального металлического профиля, который называется «шпунт Ларсена». Его используют и в условиях стесненной строительной площадки, расположенной в застроенном районе города, когда рядом стоящие здания имеют историческую или архитектурную ценность. Свойства защитной стенки из шпунтовых свай при определенных условиях такие, что из любых разновидностей шпунтов Ларсена возводятся противофильтрационные стенки, не пропускающие воду. Для этого в полость замка вводят какой-либо герметизирующий материал, например, силиконовый герметик.

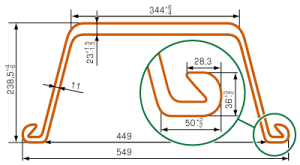

Устройство шпунта Ларсена

Шпунты первоначально имели корытообразную, Z-образную и/или плоскую формы. Свое название – «шпунт Ларсена» это замечательное изобретение получило в начале ХХ века в Германии по фамилии его автора-изобретателя – Бременского (Германия) главного городского государственного инженера Трюггве Ларсена. Он в 1902 г предложил шпунтовые сваи U-образного профиля соединять в стенку с помощью заклепок и погружать сразу несколько штук.

Позднее – в 1914 г. он же усовершенствовал соединение – на боковых сторонах начал изготавливать замки, с помощью которых шпунтовые профили и до сих пор соединяются между собой. Соединение можно осуществить до погружения шпунтов или забиваемый шпунт соединять с уже погруженным.
