Шпунт Ларсена Л5 и его разновидности

Как устроен и используется шпунт Ларсена?

Шпунт Ларсена появился в практике строительных работ более 100 лет назад в Германии. Его автор – инженер Трюггве Ларсен из г. Бремен (должность – главный инженер городского муниципалитета) изобрел в 1902 г. стальной короб, который можно было забивать в насыщенный водой грунт. Соединив заклепками несколько штук таких профилей между собой и погрузив их на нужную глубину, Т. Ларсен получил прочную, устойчивую, относительно недорогую конструкцию – защитную стенку, которая позволяла отрыть котлован, построить фундамент и первый этаж здания, после чего выдернуть шпунтины для повторного 3 – 4 кратного использования.

Позднее он придумал специальные замки для соединения отдельных шпунтин между собой. Спецзамки значительно упростили процесс монтажа и погружения шпунтовых стен. Ларсен запатентовал их на свое имя и много лет они в Европе выпускались по его патентам. К середине столетия срок монопольно использования патентов истек и их стали производить все желающие.

За прошедшие десятилетия шпунтовые конструкции неоднократно улучшались. Менялись их замки, конфигурация в сечении, геометрические размеры, толщина, марки стали для изготовления и мн. др.

Марки шпунтов Ларсена

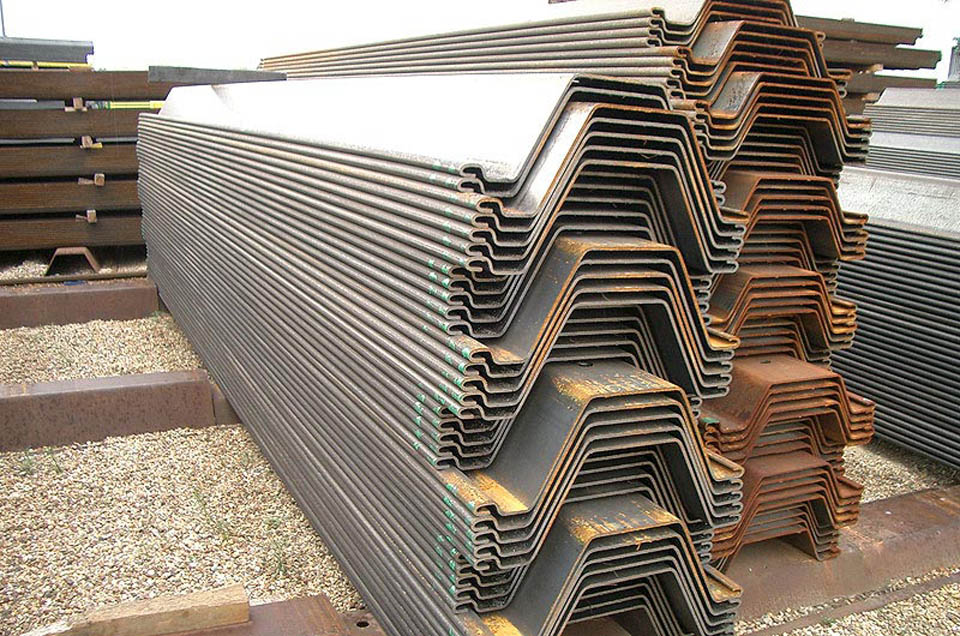

Одной из самых популярных разновидностей марок шпунтов Ларсена является шпунт марки Л5.

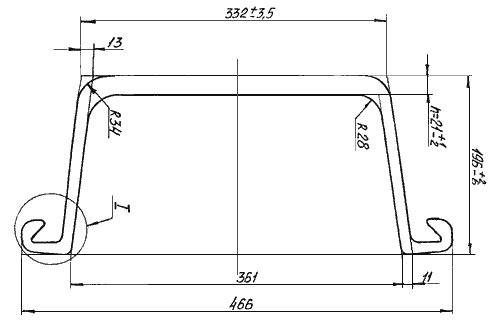

 Этот шпунтовой профиль корытного типа имеет в сечении «U-образную» форму. В странах СНГ его выпускают только на двух предприятиях:

- в Российской Федерации – на Нижнетагильском металлургическом комбинате (НТМК), производятся марки Л5-У, Л5-УМ;

- в Украине – на Днепровском металлургическом комбинате (ДМК) им. Ф.Е. Дзержинского в г. Днепродзержинске производятся горячекатаные шпунты марки Л4, Л5, Л5Д и Л7.

В других странах производятся как шпунты этих марок, так и шпунты-аналоги несколько других размеров.

Технические характеристики шпунта Ларсена Л5, Л5ум, вес размеры,длина.

Общие технические требования оговорены в стандарте ГОСТ 4781-85 на стальные горячекатаные шпунтовые профили. Конкретизированы эти требования в документах производителей:

- в ТУ 14-2-879-89, по которому на ДМК производятся шпунты Ларсена марок Л4, Л5 и Л7; с 2008 их производят по украинскому ТУ У 27.1-26524137-1375:2008, этим же предприятием производится и еще одна марка шпунта – Л5Д;

- в ТУ 14-102-147-93 – изготавливается на НТМК шпунты марки Л5-У;

- в ТУ 14- 102-5-2003 или ТУ 14- 102-8-2003, по которым на НТМК производится профиль Л5-УМ.

Профили марки Л5-УМ отличаются от Л5-У незначительным изменением конструкции крепежного замка, которая обеспечивает более простое соединение шпунтов в сплошную стенку. Шпунты мерной длины этой марки имеют длину от 12 до 24 м, немерной – от 5 до 24 м. Отклонение длины – не более + 100 мм.

Профиль украинского производства марки Л5Д по сравнению с Л5 имеет на 68 мм большую общую ширину, но меньшую на 13 мм ширину стенки и увеличенную на 44 мм высоту профиля. Т. е. его конфигурация немного изменилась, что привело к увеличению момента сопротивления шпунта на 133 куб. см.

Повторное использование шпунтов Ларсена

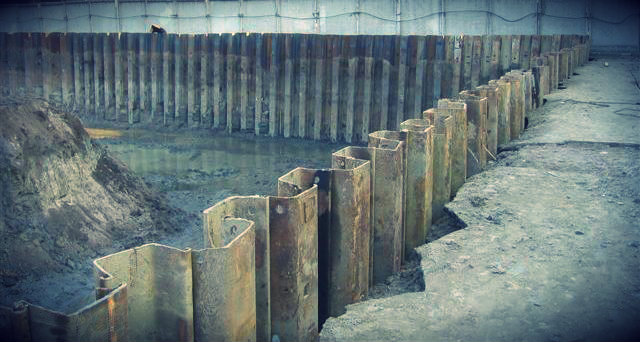

Из всего многообразия профилей металлических шпунтов наибольшее применение находят шпунты корытного профиля. Шпунты могут использоваться в режиме постоянной или временной эксплуатации. Они могут использоваться для образования защитной стенки, например, предохраняя берег реки или канала от размыва волнами или от сползания части берега после дноуглубительных работ. Могут они использоваться как временное ограждение, например, для защиты котлована от переувлажненных и/или сыпучих грунтов при строительстве фундамента. В этом случае после завершения строительства фундамента оставлять шпунтовую стенку нет никакой необходимости. Поэтому после обратной засыпки котлована ее или отдельными шпунтинами или сдвоенными, строенными шпунтовыми секциями вынимают (выдергивают), очищают, проверяют на соответствие нормативным документам и используют повторно.

При проверке проводят контрольные измерения на соответствие ГОСТ 4781-85:

- форму профиля – по п. 1.3, черт. 1 и 2 или по п. 1.4, черт. 3 и 4;

- кривизны профиля (п. 2.6 ГОСТ 4781-85);

- проворачиваемость замка профиля в плоскости соединения – по п. 4.2.

Возможна проверка на соответствие требованиям ТУ, действующим на заводе-производителе.

Демонтаж шпунтовой стенки

Для того чтобы извлечь (или выдернуть) шпунтовой профиль можно использовать гидравлический молот, который устанавливают на торце шпунтины наоборот, т. е. «вверх ногами». Усилие выдергивания прилагается в этом случае не к торцу профиля как при погружении, а к специально изготовленному по ГОСТ 4781-85 отверстию, имеющему диаметр 50 мм и расположенному на оси стенки в 0,5 м от обоих торцов.

Но по специальному письменному требованию покупателя отверстия могут быть не круглыми, а той конфигурации, которая будет заказана этим потребителем (см. п. 1.7 упомянутого ГОСТа).

Интересно, что это требование отсутствует во всех ТУ, по которым изготавливаются стальные и пластиковые шпунты.

Для извлечения можно использовать и другие механизмы, например, вибрационные машины, вдавливающие установки и т. п.

Наше предприятие может в некоторых случаях сдавать клиентам в «аренду» элементы шпунтового ограждения. Такая аренда выгоднее покупки шпунта. Кроме того, чтобы продать б/у шпунт (бывший в употреблении), нужно после его использования привести его в порядок – вычистить и проверить, а на это тоже нужно время, средства и специалисты, которых часто нужно нанимать и хорошо оплачивать.
