Основное назначение сваебойной техники

Сваебойная техника или иначе сваебойное оборудование – это машины и механизмы, собранные в полный комплект из связанных между собой устройств, узлов и отдельных деталей, которые используются при

 установке в место, назначенное проектом, и погружении (забивке, вибропогружении, вдавливании) железобетонных свай, профильных элементов или шпунтов в грунт и/или их извлечения. Все это оборудование делится на следующие группы:

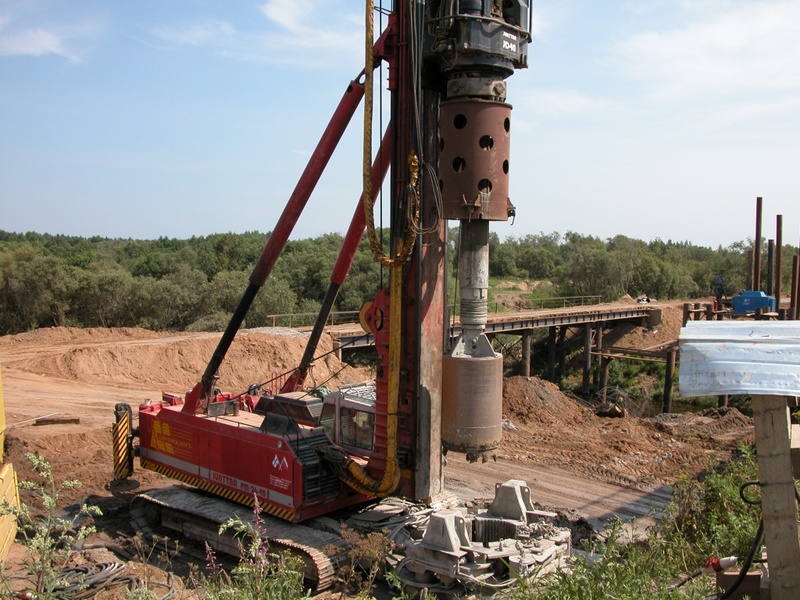

- сваебойные или погружные копры – обычно самоходные машины, оборудованные техническими средствами для перегрузки готовой сваи или шпунта на точку ее установки, придания свае нужного положения в пространстве, погружения ее в грунт с помощью погружателя и/или извлечения из грунта, с использованием вытаскивателя (или выдергивателя);

- навесные подсистемы копровой установки – подъемные краны с выносной стрелой или без нее, сваебойные молоты – механические, паровые, паровоздушные, дизель-молоты, гидравлические и т. п., мачты дляустановки сваи на точку забивки и ее пространственного положения, сваевытаскиватели, и пр.;

- вспомогательное оборудование – лебедки, тормоза, зажимные и пр. приспособления и др.

Сваебойная техника изготавливается по технической документации, разработанной специализированными организациями – конструкторскими бюро, проектными институтами и другими организациями, имеющими на это право и определенный состав работников с образованием, соответствующим профилю проектирования.

Основные нормативные документы

Основные технические показатели, которым должны соответствовать все модели копров, разработанных и произведенных после 2000 г. установлены в государственном нормативном документе ГОСТ 51602, действующем с 2000 г. Документ носит название: «Копры для свайных работ». В нем часть документа имеет рекомендательный характер, а часть требований являются обязательными.

При этом используемая терминология и общие требования безопасности, предъявляемые к состоянию сваебойного оборудования должны соответствовать российскому национальному стандарту ГОСТ Р 50906, действующему с 1996 г. Документ называется «Оборудование сваебойное». В этом документе все требования обязательны к исполнению проектировщикам, изготовителям и эксплуатационникам этого сложного и опасного оборудования.

К обязательным техническим показателям, которые должна иметь сваебойная машина и которые заданы в ГОСТ Р 51602, относятся:

Показатели грузоподъемного оборудования сваебойной техники

1. Грузоподъемность установки (машины, копра), в килограммах или тоннах:

- максимальная на тросе подъема погружного механизма;

- на тросе подтаскивания и/или подъема сваи или шпунта.

2. Сечение максимальное или диаметр погружаемых свай, в мм.

3. Длина погружаемых свай максимальная, в м.

Если есть варианты, например, сваи можно забивать после размещения сваебойной машины на грунте или воде, указывают несколько длин и условия погружения.

4. Максимальная масса погружаемых свай, при этом свая должна взвешиваться с наконечником на нижнем конце, но без предохранительного наголовника, устанавливаемого на оголовке – верхнем конце сваи и передающим удар от молота на сваю, в кг.

5. Максимальная масса сваебойного механизма, в т. ч. и его подвижной части – молота с наголовником, в кг.

6. Кратность полиспаста грузоподъемного механизма свай.

7. Кратность полиспаста механизма подъема сваебойного молота.

8.Скорость подъема сваи, максимальная, м/сек.

9. Скорость подъема молота, максимальная, м/сек.

Показатели поворотно-установочного оборудования

10. Ширина направляющих элементов на мачте для подъема свай и установки сваебойного оборудования, в мм.

11. Диапазон вылета мачты – в длину и в проекции на поверхность земли, в мм.

12. При наклоне мачты – диапазон углов и максимальный угол наклона.

13. При наличии поворотной платформы – ее угол поворота – полный при симметричном повороте и вправо/влево – при не симметричных поворотах, в градусах.

14. Расстояние установки сваи в вертикальном положении от оси поворота платформы, с учетом и без учета вылета мачты, в мм.

Сваебойная техника в работе - видео

Общие показатели сваебойной техники

15. Масса копра без молота и с молотом, кг.

16. Габариты установки, в мм:

- в рабочем положении с возможными поворотами;

- в транспортном положении, в т. ч. и со сложенными частями.

17.Ширина колеи, в т. ч. и гусеничного или шагающего механизма, в мм.

18. Удельное максимальное давление на грунт, кг/кв. м.

19. Допустимый и максимальный уклон строительной площадки, в градусах.

20. Уровень звукового давления от работающих механизмов на рабочих местах машиниста, помощника и пр., в дБ.

21. Уровень вибрации и микроударов на органах управления и рабочих местах.

22. Концентрация в рабочей зоне пыли, газов, окислов азота, углерода и углеводородов.

После проектирования и подготовки производства эти показатели получают свое воплощение в конструкциях и конкретные цифровые значения и далее уже используются исходя из своего назначения, будь то лидерное или шнековое бурение, забивка или вдавливание свай.
